شیر پروانه ای

در دنیای مهندسی سیالات و تأسیسات صنعتی، انتخاب شیر مناسب برای کنترل جریان، نقشی حیاتی در بهره‌وری، ایمنی و هزینه‌های نگهداری دارد. یکی از گزینه‌های محبوب و پرکاربرد در این حوزه، شیر پروانه‌ای یا Butterfly Valve است؛ شیری با طراحی فشرده و عملکرد سریع که در بسیاری از صنایع از جمله آب و فاضلاب، نفت و گاز، تهویه مطبوع و حتی صنایع غذایی مورد استفاده قرار می‌گیرد.

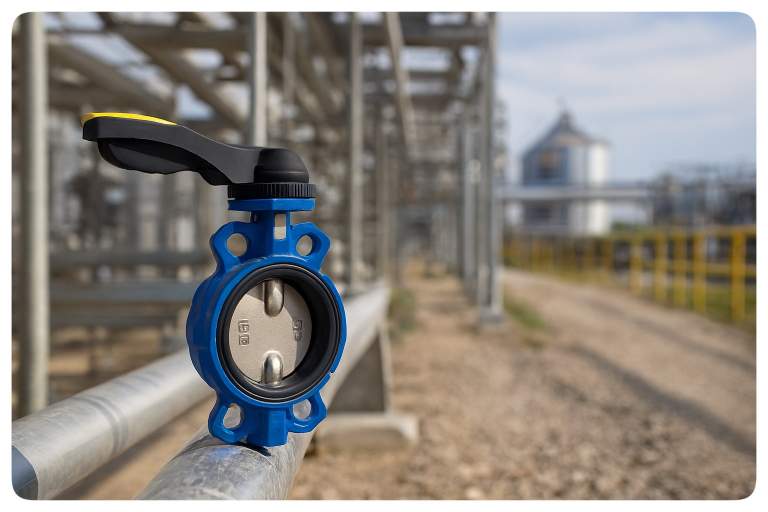

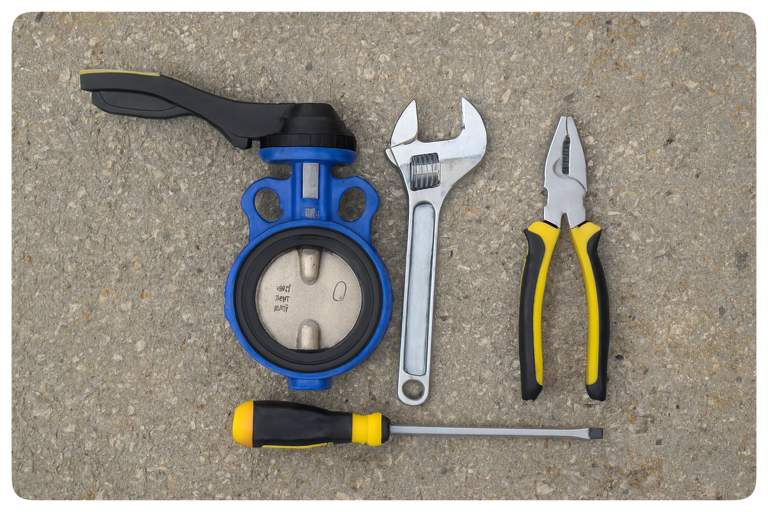

شیر پروانه‌ای (Butterfly Valve)

شیر پروانه‌ای با استفاده از یک دیسک چرخان در مرکز مسیر عبور سیال، امکان قطع، وصل یا تنظیم جریان را فراهم می‌کند. این شیرها به دلیل وزن سبک، نصب آسان، قیمت اقتصادی و قابلیت استفاده در سایزهای بزرگ، به‌ویژه در خطوط انتقال با دبی بالا، بسیار مورد توجه مهندسان و طراحان سیستم‌های پایپینگ قرار گرفته‌اند.

در این مقاله، با نگاهی دقیق و کاربردی به ساختار، انواع، مزایا و کاربردهای شیر پروانه‌ای می‌پردازیم تا به شما در انتخاب بهینه و آگاهانه این تجهیز صنعتی کمک کنیم. اگر در حال طراحی یک سیستم تأسیساتی هستید یا به دنبال ارتقاء تجهیزات موجود، این راهنما می‌تواند نقطه شروعی مطمئن برای تصمیم‌گیری شما باشد.

تفاوت شیر پروانه ای با سایر شیر ها

شیر پروانه‌ای با طراحی فشرده و عملکرد چرخشی، تفاوت‌های قابل توجهی با سایر شیرهای صنعتی مانند شیر توپی، دروازه‌ای و کشویی دارد؛ این تفاوت‌ها در ساختار، سرعت عملکرد، هزینه، و کاربردهای صنعتی مشهود هستند.

در ادامه، تفاوت‌های کلیدی شیر پروانه‌ای با انواع رایج دیگر شیرها را بررسی می‌کنیم:

تفاوت‌های ساختاری و عملکردی

تفاوت در کاربرد و مزایا

- شیر پروانه‌ای برای خطوط با دبی بالا، سیستم‌های تهویه، آب و فاضلاب، و کاربردهایی که نیاز به باز و بسته شدن سریع دارند، ایده‌آل است.

- شیر توپی در سیستم‌هایی که نیاز به آب‌بندی کامل و عملکرد سریع دارند، مانند خطوط گاز و نفت، کاربرد دارد.

- شیر دروازه‌ای برای قطع کامل جریان در خطوط انتقال با فشار بالا مناسب است، اما به دلیل عملکرد کند، برای کنترل جریان توصیه نمی‌شود.

- شیر کشویی در مواردی که تنظیم دقیق فشار و دبی اهمیت دارد، مانند سیستم‌های بخار یا فرآیندهای شیمیایی، استفاده می‌شود.

تفاوت در هزینه و نگهداری

- شیر پروانه‌ای معمولاً هزینه ساخت و نگهداری پایین‌تری دارد و در سایزهای بزرگ اقتصادی‌تر است.

- شیرهای توپی و کشویی به دلیل پیچیدگی مکانیزم و نیاز به آب‌بندی دقیق، هزینه بالاتری دارند.

- شیر دروازه‌ای به دلیل وزن و حجم زیاد، نصب و نگهداری دشوارتری دارد.

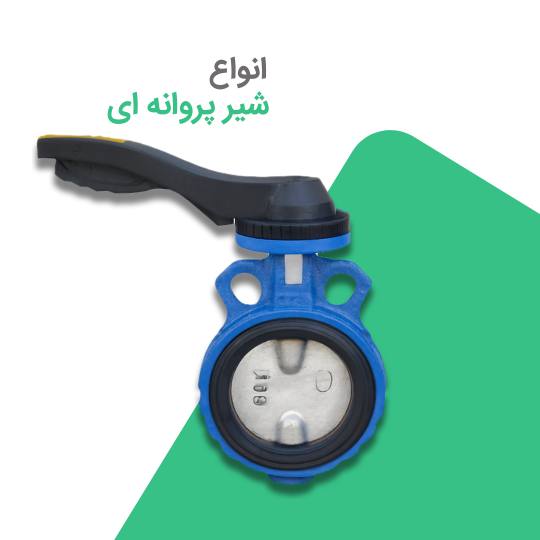

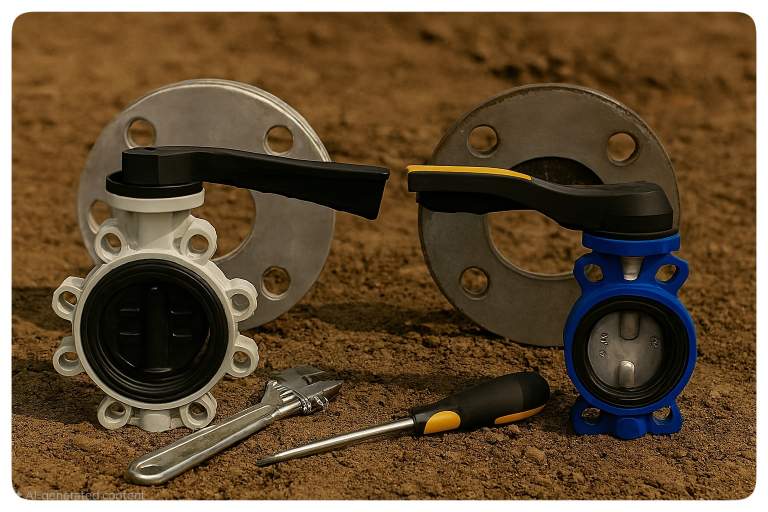

انواع شیر پروانه‌ای و تفاوت‌های آن‌ها

شیرهای پروانه‌ای با وجود ساختار ساده‌شان، در مدل‌ها و مکانیزم‌های متنوعی تولید می‌شوند تا بتوانند نیازهای مختلف صنعتی را پاسخ دهند. این تنوع معمولاً بر اساس نوع اتصال، نوع آب‌بندی، و نحوه عملکرد (دستی یا اتوماتیک) دسته‌بندی می‌شود. در ادامه با رایج‌ترین انواع شیر پروانه‌ای آشنا می‌شویم:

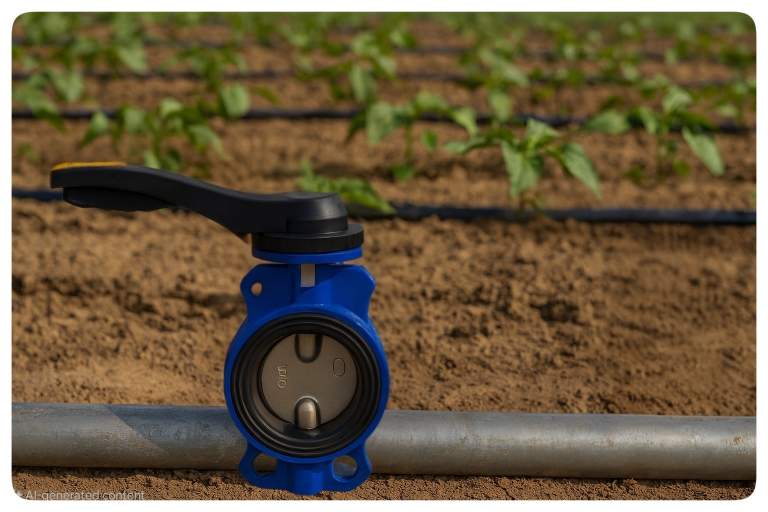

1. شیر پروانه‌ای ویفری (Wafer Type)

این مدل رایج‌ترین نوع شیر پروانه‌ای است که بین دو فلنج قرار می‌گیرد و با پیچ و مهره در جای خود محکم می‌شود. طراحی فشرده و سبک آن باعث شده برای فضاهای محدود و سیستم‌های کم‌فشار گزینه‌ای اقتصادی و کاربردی باشد.

ویژگی‌ها:

- نصب آسان بدون نیاز به فلنج خاص

- مناسب برای قطع و وصل سریع جریان

- عدم تحمل فشارهای بسیار بالا

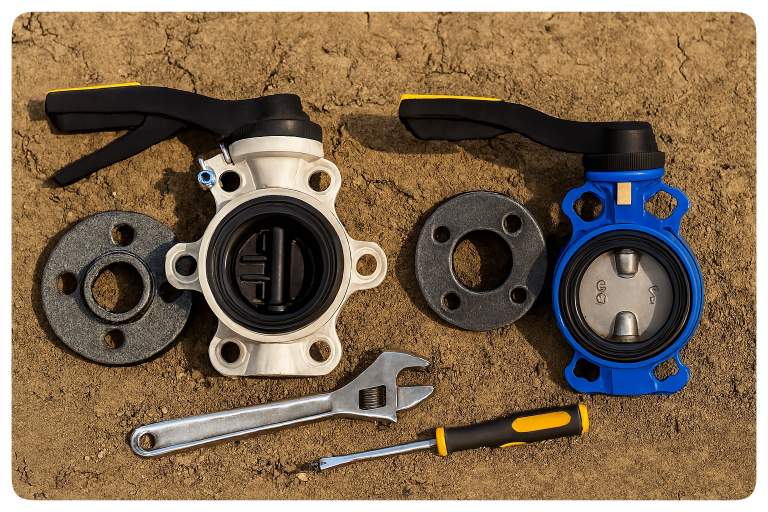

2. شیر پروانه‌ای لاگ (Lug Type)

در این مدل، بدنه شیر دارای سوراخ‌های رزوه‌دار است که امکان نصب مستقل به هر طرف لوله را فراهم می‌کند. این ویژگی باعث می‌شود بتوان یک سمت لوله را بدون نیاز به قطع کامل سیستم جدا کرد.

ویژگی‌ها:

- مناسب برای سیستم‌های نیازمند تعمیرات موضعی

- استحکام بالاتر نسبت به مدل ویفری

- قابل استفاده در خطوط با فشار متوسط

3. شیر پروانه‌ای فلنج‌دار (Flanged Type)

این نوع شیر دارای فلنج‌های یکپارچه در دو طرف است و مستقیماً به فلنج‌های لوله متصل می‌شود. برای سیستم‌هایی با فشار بالا یا نیاز به آب‌بندی قوی‌تر، انتخاب مناسبی است.

ویژگی‌ها:

- نصب پایدار و مقاوم

- مناسب برای کاربردهای صنعتی سنگین

- قیمت بالاتر نسبت به مدل‌های ویفری و لاگ

4. شیر پروانه‌ای با اکچواتور (Actuated Butterfly Valve)

در این مدل، به جای اهرم دستی، از محرک‌های پنوماتیکی، برقی یا هیدرولیکی برای کنترل شیر استفاده می‌شود. این نوع شیرها در سیستم‌های اتوماسیون صنعتی و خطوطی که نیاز به کنترل از راه دور دارند، کاربرد فراوانی دارند.

ویژگی‌ها:

- قابلیت کنترل دقیق و اتوماتیک

- مناسب برای فرآیندهای پیوسته و حساس

- نیازمند نگهداری تخصصی‌تر

5. شیر پروانه‌ای با نشیمن فلزی یا الاستومری

نوع آب‌بندی شیر نیز در عملکرد آن تأثیر زیادی دارد. نشیمن‌های الاستومری (مانند EPDM یا NBR) برای فشار و دمای پایین مناسب‌اند، در حالی که نشیمن‌های فلزی برای شرایط سخت‌تر مانند دمای بالا یا سیالات خورنده استفاده می‌شوند.

راهنمای انتخاب شیر پروانه‌ای مناسب

انتخاب شیر پروانه‌ای مناسب، تنها به ظاهر یا قیمت آن محدود نمی‌شود؛ بلکه باید بر اساس شرایط کاری، نوع سیال، فشار و دمای سیستم، و الزامات صنعتی صورت گیرد. در این بخش، به مهم‌ترین معیارهایی که در انتخاب صحیح این شیر نقش دارند می‌پردازیم:

1. نوع سیال عبوری

نوع سیال تأثیر مستقیمی بر جنس بدنه و نشیمن شیر دارد:

- آب و فاضلاب: شیرهای با نشیمن لاستیکی (EPDM یا NBR) و بدنه چدنی یا فولادی مناسب هستند.

- سیالات خورنده یا شیمیایی: نیاز به بدنه استنلس استیل و نشیمن مقاوم در برابر خوردگی (مانند PTFE) دارند.

- گازها یا بخار: استفاده از نشیمن فلزی یا ترکیبی با تحمل دمای بالا توصیه می‌شود.

2. فشار کاری سیستم

شیرهای پروانه‌ای در کلاس‌های فشاری مختلف تولید می‌شوند:

- برای فشارهای پایین تا متوسط (PN10، PN16)، مدل‌های ویفری یا لاگ کافی هستند.

- در فشارهای بالا یا خطوط حساس، مدل‌های فلنج‌دار با آب‌بندی قوی‌تر انتخاب بهتری هستند.

3. دمای کاری

دمای سیال باید با جنس نشیمن و بدنه شیر هماهنگ باشد:

- نشیمن‌های لاستیکی برای دماهای زیر 100 درجه سانتی‌گراد مناسب‌اند.

- برای دماهای بالاتر، از نشیمن‌های فلزی یا تفلونی استفاده می‌شود.

4. نوع کنترل مورد نیاز

بسته به اینکه کنترل شیر دستی باشد یا اتوماتیک، نوع محرک (اکچواتور) متفاوت خواهد بود:

- کنترل دستی: اهرم یا گیربکس دستی برای کاربردهای ساده و کم‌تکرار.

- کنترل اتوماتیک: اکچواتور برقی، پنوماتیکی یا هیدرولیکی برای خطوط فرآیندی یا سیستم‌های هوشمند.

5. شرایط نصب و نگهداری

در فضاهای محدود یا خطوطی که نیاز به تعمیرات موضعی دارند، مدل‌های ویفری یا لاگ توصیه می‌شوند. در مقابل، مدل‌های فلنج‌دار برای نصب پایدار و طولانی‌مدت مناسب‌ترند.
